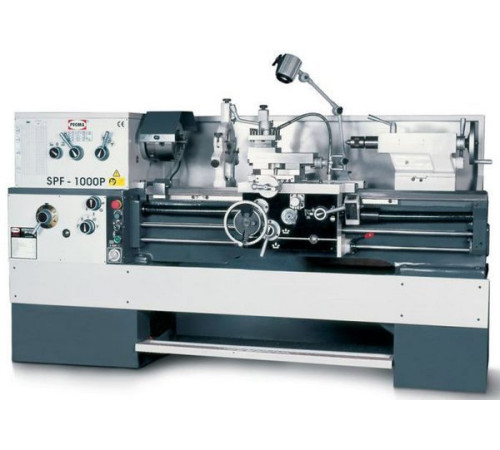

Станок универсальный токарный SРF-1000P- это устройство, которое находит свое применение на складах, в ремонтных, слесарных, столярных мастерских, на производстве с небольшими оборотами товара. Часто используется в мебельной промышленности.
Принцип работы этого устройства основан на обработке тел вращения путем снятия с них стружки при обтачивании. Поэтому на таком станке обрабатываются
- конические,
- цилиндрические,
- круглые,
- фасонные поверхности.
Виды работ, которые можно проводить на станке SPF-1000P
На этом универсальном токарном станке можно осуществлять расширение и сверление отверстий, обрезку торцов, накатку рифлений, нарезку резьбы, обтачивание конических, цилиндрических и фасонных поверхностей, а также притирку.
Основные технические особенности устройства
- Потребляемая мощность станка составляет 5500 Вт.
- Длина обточки – 100 сантиметров.
- Диаметр обточки над станиной – 460 миллиметров, над суппортом – 270, над съемной станиной – 630.
- Масса станка – 1850 килограмм.
К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.
Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.
